1 介绍

本章我们将使用Labview2014以及Labview MakerHubLINX工具包控制树莓派GPIO点亮LED的小实验。在开始前，您将需要如下资源(可在公众号Source下回复指定关键字即可找到相关工具)：

1.有8GB以上装有NOOBS工具的MicroSD卡，Rspian Jessie将作为此次树莓派的操作系统。

2.使用PuTTY工具在PC端远程连接树莓派，如果您有鼠标，键盘和显示器，就不需要PuTTY啦。

3.LabVIEW 2014 32-bit是唯一支持树莓派的LabVIEW版本，软件可在NI官网：http://www.ni.com/ 或者 MarkerHub LabView：https://www.labviewmakerhub.com/doku.php?id=libraries:labview:start下载试用版,另外需要在NI官网下载NI-VISA工具包。

4.Marker Hub LINX工具包需要您安装VIPM(NI第三方工具管理器) http://vipm.jki.net/get即可下载。

5.主PC操作系统为WIN 7 64-bit，据我所知，Mac和Linux系统目前不支持LabVIEW-LINX。

2 安装

将所需软件及工具准备之后就需要开始配置树莓派了：

1.将树莓派装上已经下载好的系统，并连上网线，或鼠标，键盘及显示器，安装方法可在公众号Source下找到Books：Starte withRaspberry PI按教程安装，本章将略过此步。

 2.安装LabView及VIPM.

打开并解压已下载的LabVIEW安装包，点击下一步（部分步骤已省略，点击下一步即可）：

选择指定位置：

点击下一步：

取消硬件支持：

可选择重启或稍后重启：

 3.安装NI-VISA.

点击下一步：

指定安装路径：

点击下一步直至安装完成：

重启：

4.安装JKI VIPM.

由于安装步骤简单，此次不做详述。

5.安装MarkHub LINX及MarkHub toolbox工具包.

在VIPM中搜索后即可右键下载：

安装成功后，打开LabVIEW新建一个VI在程序个框图中右键找到如图所示即安装成功：

6.使用LINX配置树莓派，此步骤需要连接网线下载任务，需要花费20-30min左右，请耐心等待。

启动LabVIEW，找到Tools—MakerHub—LINX—LINX TargetConfiguration

填写树莓派地址（使用Putty或者直接登陆您的路由器即可找到IP），填写账户密码（默认为pi，raspberry）：

选择Install：

等待自动配置后，点击打开范例：

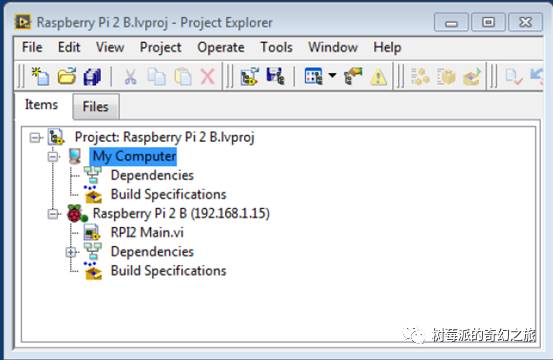

7.成功启动后即可启动主VI，或者右键点击Raspberry连接:

在启动前，需要将树莓派连接LED并串联一个220欧电阻至接线端（原理图可在公众号Source下找到）用于实现程序动作。

点击左上角箭头或者按下Ctrl+R启动VI下载程序至树莓派。

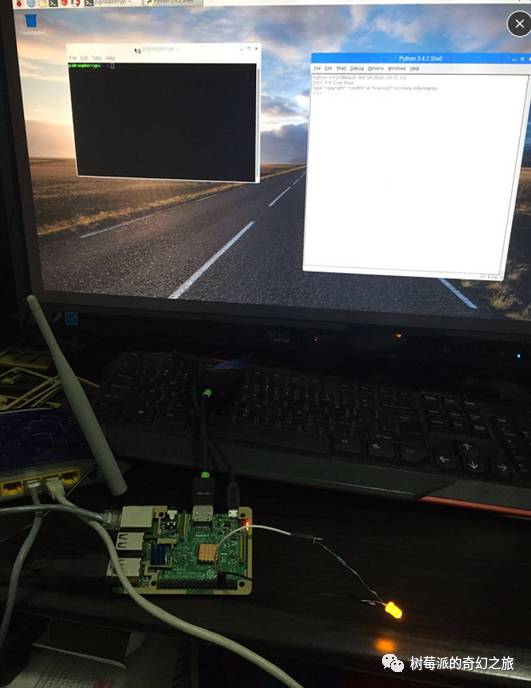

3 最终效果
